Harpage ou chaîne d'angle dans le bâtiment ancien
Pourquoi cette fissure n’est-elle pas dans l’angle du mur ?
Sur un diagnostic récent, nous observons une façade avant qui bascule légèrement vers la rue. Au premier étage, une fissure apparaît près de la jonction entre la façade et le mur pignon. Mais elle ne se situe pas exactement à l’interface entre les deux murs.
Alors une question se pose :
Pourquoi la fissure apparaît-elle à côté de l’angle… et pas dans l’angle lui-même ?
J’ai une fissure à côté d’un angle de mur, est-ce normal ?

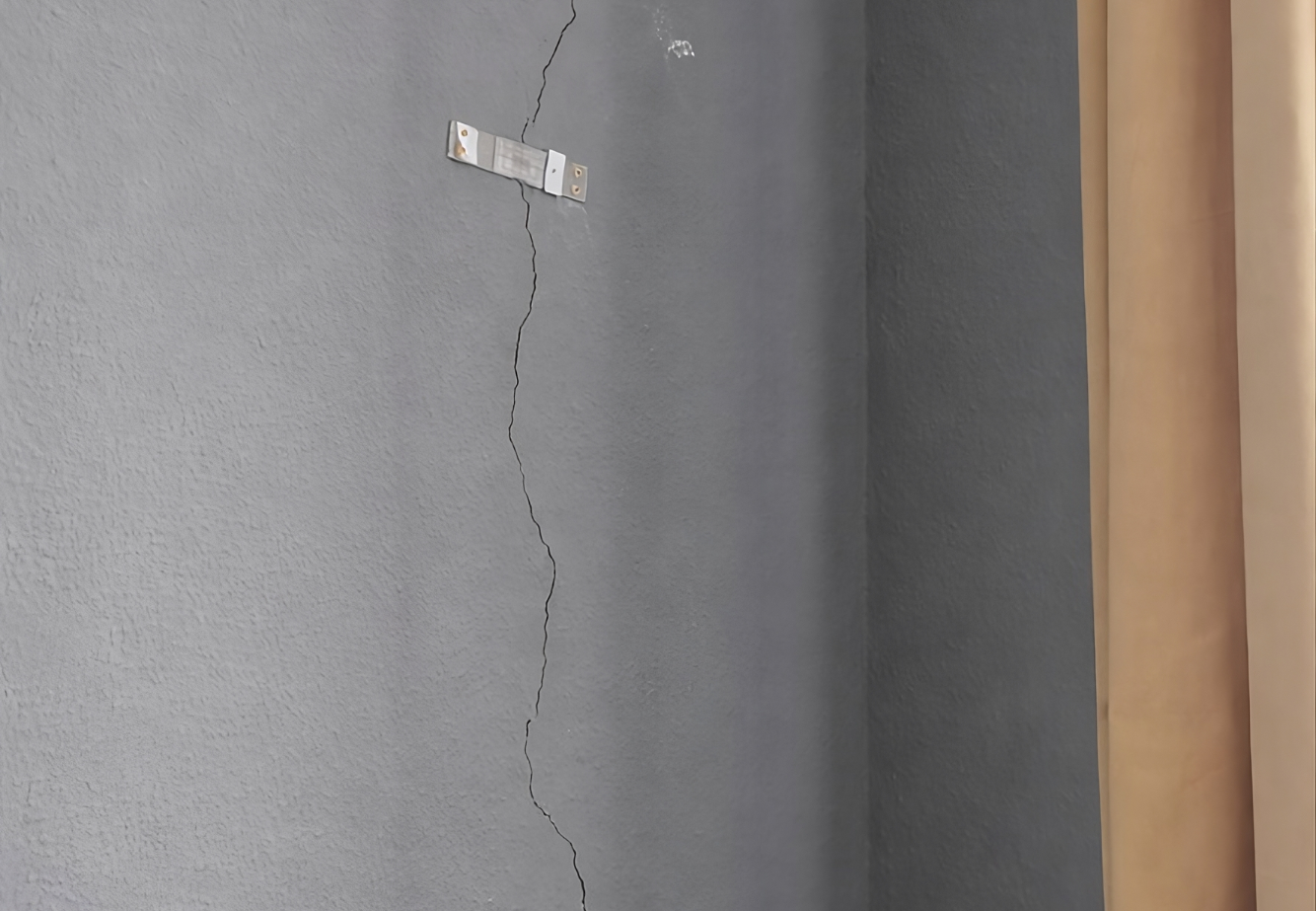

Photographie d'une fissure verticale surveillée par des jauges de fissuration sur un mur intérieur enduit, illustrant un mouvement de maçonnerie dans un bâtiment ancien.
La réponse se trouve souvent dans un élément discret mais fondamental de la maçonnerie ancienne : l’harpage, aussi appelé chaîne d’angle.
Dans les constructions traditionnelles, l’harpage consiste à utiliser de grands blocs de pierre soigneusement appareillés aux angles du bâtiment afin de lier solidement deux murs entre eux : mur pignon, façade, mur de refend, etc. Ces blocs sont généralement plus massifs et plus réguliers que les moellons du reste du mur. Ils créent ainsi un axe de rigidité qui solidarise les maçonneries.
On retrouve ce principe aux angles, mais aussi parfois le long de murs très longs, notamment au droit de poutres maîtresses ou d’entraits de charpente, afin de structurer et renforcer des zones composées de pierres plus irrégulières.
Certains confondent chaîne d’angle et attente d’angle, c’est-à-dire une disposition de pierres laissées en saillie pour permettre la construction future d’un mur perpendiculaire.
Ce cas existe, mais la fonction première de l’harpage est avant tout structurelle : il permet de structurer et de rythmer la rigidité du bâtiment.
En termes de mise en œuvre, les chaînes d’angle se caractérisent par une faible épaisseur de mortier, favorisant le contact direct entre les blocs. Attention, en maçonnerie ancienne, les joints sont plus sensibles aux mouvements que les pierres elles-mêmes.
Qu’est-ce qu’une chaîne d’angle dans un mur ancien ?

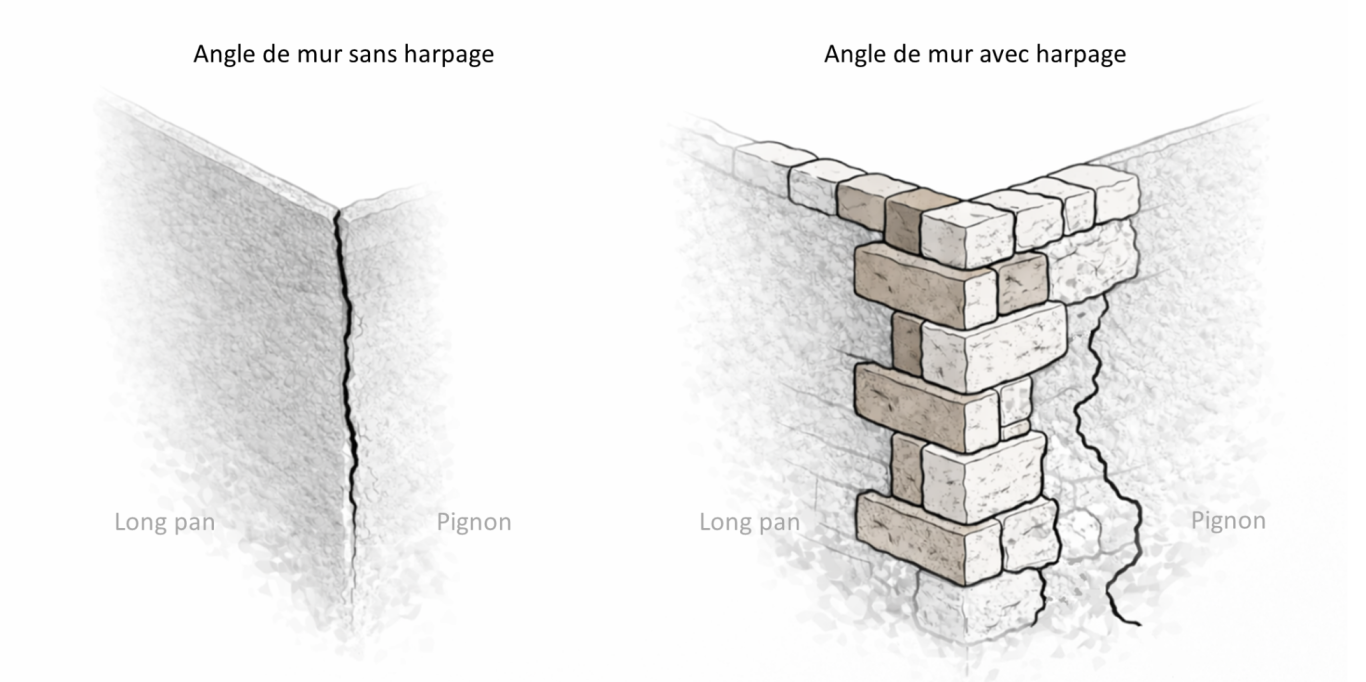

Schéma comparatif d’un angle de mur en maçonnerie avec et sans harpage, illustrant le rôle de la chaîne d’angle dans la répartition des contraintes et le déplacement des fissures entre long pan et pignon.
L’harpage crée un point dur, avec beaucoup moins de déformation possible qu’une maçonnerie courante en moellons et joints de mortier. Cette particularité prend tout son sens lorsqu’elle est couplée avec les planchers bois et la charpente :
les planchers ceinturent les murs et participent au contreventement, tandis que la charpente bloque les déformations en tête de maçonnerie.
Ces systèmes permettent de stabiliser des murs composés de pierres irrégulières, liées par des mortiers de résistance limitée.
On comprend alors mieux ce qui se passe ici :
L’harpage joue pleinement son rôle : il bloque l’angle du bâtiment.
La fissure ne peut donc pas s’y développer.
Elle apparaît logiquement dans la zone la plus souple de la maçonnerie, là où les pierres sont plus petites et les joints plus nombreux.
Fissure à proximité d'un angle de bâtiment : interprétation

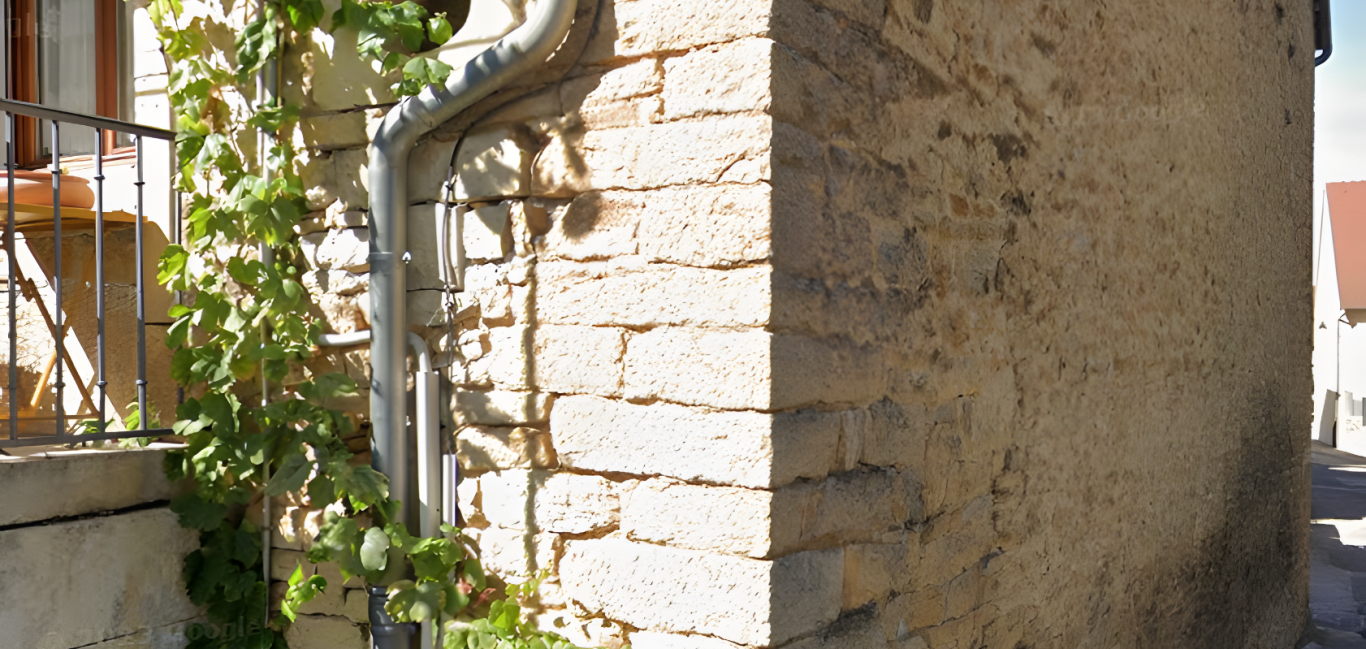

Photographie d'angle d’une maison en pierre avec chaîne d’angle en blocs appareillés, illustrant l’arpage reliant deux murs de maçonnerie dans le bâti ancien.
